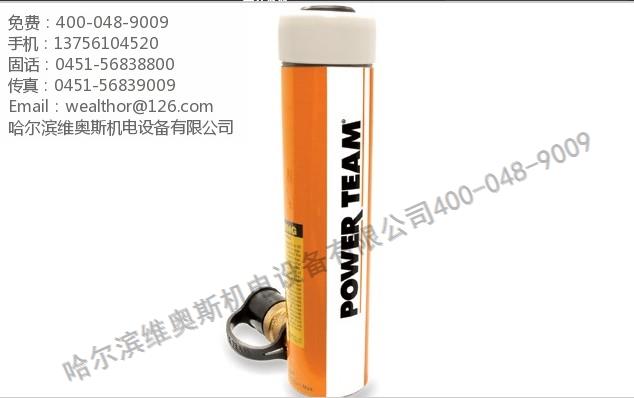

C: 5 - 100噸 通用油缸 單作用/彈簧復位
來源：POWERTEAM（派爾迪）液壓工具  時間：2015-8-26 10:42:35   點擊：2542



堅固耐用，適用于一般場合的頂升和壓緊。

  • 鋁青銅軸承可減小偏心載荷引起的磨損
  • 最大尺寸的彈簧能加速活塞的回縮及增加彈簧的壽命
  • 堅固鋼質缸體經久耐用
  • 鍍鉻活塞桿能抗磨損和抗腐蝕
  • 可提供大量各種附件與活塞桿、缸體或油缸基座匹配
  • 在標準的5噸至55噸油缸底座上都有安裝孔，對于75噸至10噸油缸也可以按需要提供安裝孔
  • 每個油缸都有一個標準的3/8" NPTF母接頭，油口為3/8"NPTF



訂貨號 負載
能力
(噸)		 行程
(mm)		 油量
(cm3)

活塞頸部
螺紋長度
(mm)

 活塞桿
伸出長度
(cm2)		 油缸
內部壓力
(bar)		 700 bar
時的負載
(噸)		 重量
(kg)
C51C 5 25,4 18 28,6 6,4 693,68 4,5 1,0
C53C 82,6 52 28,6 6,4 693,68 4,5 1,5
C55C 133,4 85 28,6 6,4 693,68 4,5 1,8
C57C 184,2 118 28,6 6,4 693,68 4,5 2,3
C59C 235,0 151 28,6 6,4 693,68 4,5 2,6

C101C 10 25,4 36 42,9 14,4 616,94 10,2 1,8
C102C 54,0 79 42,9 14,4 616,94 10,2 2,3
C104C 104,8 151 42,9 14,4 616,94 10,2 3,0
C106C 155,6 225 42,9 14,4 616,94 10,2 4,3
C108C 206,4 326 42,9 14,4 616,94 10,2 5,0
C1010C 257,2 371 42,9 14,4 616,94 10,2 5,9
C1012C 308,0 444 42,9 14,4 616,94 10,2 6,6
C1014C 358,2 518 42,9 14,4 616,94 10,2 7,4
C1016C 406,4 592 42,9 14,4 616,94 10,2 8,4

C151C 15 25,4 51 50,8 20,3 658,38 14,2 3,4
C152C 54,0 110 50,8 20,3 658,38 14,2 4,0
C154C 104,8 211 50,8 20,3 658,38 14,2 5,2
C156C 155,6 315 50,8 20,3 658,38 14,2 6,9
C158C 206,4 418 50,8 20,3 658,38 14,2 8,1
C1510C 257,2 522 50,8 20,3 658,38 14,2 9,4
C1512C 308,0 625 50,8 20,3 658,38 14,2 10,5
C1514C 358,8 728 50,8 20,3 658,38 14,2 11,8
C1516C 406,4 825 50,8 20,3 658,38 14,2 12,8

C251C 25 25,4 84 65,1 33,2 668,72 23,4 5,4
C252C 50,8 169 65,1 33,2 668,72 23,4 6,3
C254C 101,6 338 65,1 33,2 668,72 23,4 8,0
C256C 158,8 528 65,1 33,2 668,72 23,4 9,9
C258C 209,6 697 65,1 33,2 668,72 23,4 11,6
C2510C 260,4 866 65,1 33,2 668,72 23,4 13,3
C2512C 311,2 1036 65,1 33,2 668,72 23,4 15,0
C2514C 362,0 1205 65,1 33,2 668,72 23,4 16,7

C552C 55 50,8 362 95,3 71,2 686,65 50,1 14,8
C554C 108,0 769 95,3 71,2 686,65 50,1 18,8
C556C 158,8 1132 95,3 71,2 686,65 50,1 23,2
C5510C 260,4 1856 95,3 71,2 686,65 50,1 30,4
C5513C 336,6 2399 95,3 71,2 686,65 50,1 35,4

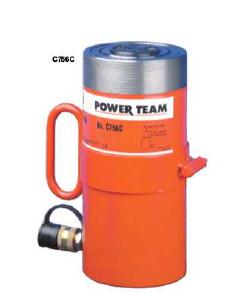

C756C 75 155,6 1597 114,3 102,6 650,45 72,1 33,4
C7513C 333,4 3423 114,3 102,6 650,45 72,1 49,7

C1002C 100 50,8 676 130,2 133,0 668,45 93,5 28,6
C1006C 168,3 2247 130,2 133,0 668,45 93,5 41,3
C10010C 260,4 3469 130,2 133,0 668,45 93,5 51,3



適用于C系列通用油缸的端蓋
訂貨號 負載能力(噸)
201375 5
201362 10
201362 15
201412 25
36161 55
36161 75
36161 100
C: 5 - 100噸 通用油缸 單作用/彈簧復位

  A B C D E F H J K
訂貨號

活塞縮回
后總高度
(mm)

 活塞伸出
后總高度
(mm)

外圓直徑
(mm)

 頸部螺紋
(in.)		 活塞頸部
螺紋長度
(mm)		 底面至
油缸距離
(mm)		 活塞桿
直徑
(mm)		 活塞桿
內螺紋
尺寸及深度
(mm)		 油缸
有效
面積
(mm)
C51C 110,3 138,2 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C53C 165,1 247,7 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C55C 215,9 349,3 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C57C 273,1 457,2 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C59C 323,9 558,8 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4

C101C 92,1 117,5 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C102C 120,7 174,6 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C104C 171,5 276,2 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C106C 247,7 403,2 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C108C 298,5 504,8 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1010C 349,3 606,4 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1012C 400,1 708,0 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1014C 450,9 809,6 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1016C 520,7 927,1 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4

C151C 123,8 149,2 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C152C 149,2 203,2 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C154C 200,0 304,8 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C156C 271,5 427,0 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C158C 322,3 528,6 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1510C 373,1 630,2 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1512C 423,9 731,8 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1514C 474,7 833,4 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1516C 522,3 928,7 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4

C251C 139,7 165,1 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C252C 165,1 215,9 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C254C 215,9 317,5 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C256C 273,1 431,8 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C258C 323,9 533,4 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C2510C 374,7 635,0 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C2512C 425,5 736,6 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C2514C 476,3 838,2 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5

C552C 174,6 225,4 127,0 5-12 55,6 34,9 79,4 無 3,2
C554C 231,8 339,7 127,0 5-12 55,6 34,9 79,4 無 3,2
C556C 282,6 441,3 127,0 5-12 55,6 34,9 79,4 無 3,2
C5510C 384,2 644,5 127,0 5-12 55,6 34,9 79,4 無 3,2
C5513C 460,4 796,9 127,0 5-12 55,6 34,9 79,4 無 3,2

C756C 314,3 469,9 146,1 5 3/4-12 44,5 31,8 95,3 無 3,2
C7513C 492,1 825,5 146,1 5 3/4-12 44,5 31,8 95,3 無 3,2

C1002C 219,1 269,9 158,8 6 1/4-12 57,2 41,3 104,8 無 3,2
C1006C 336,6 504,8 158,8 6 1/4-12 57,2 41,3 104,8 無 3,2
C10010C 428,6 689,0 158,8 6 1/4-12 57,2 41,3 104,8 無 3,2

負載能力(噸) 開孔數 螺紋尺寸 螺紋深度 螺栓外圓直徑
5 2† 1/2 - 20 9,5 25,4
10 5/16 - 18 12,7 39,7
15 3/8 - 16 47,8
25 1/2 - 13 19,1 5,7
55 95,3
*可選 75 4 3/4 - 10 25,4 114,3
*可選 100 1-8 120,7
* 請詢制造商 (45°規格的接頭)
† 適用90°接頭

C: 5 - 100噸 通用油缸 單作用/彈簧復位
